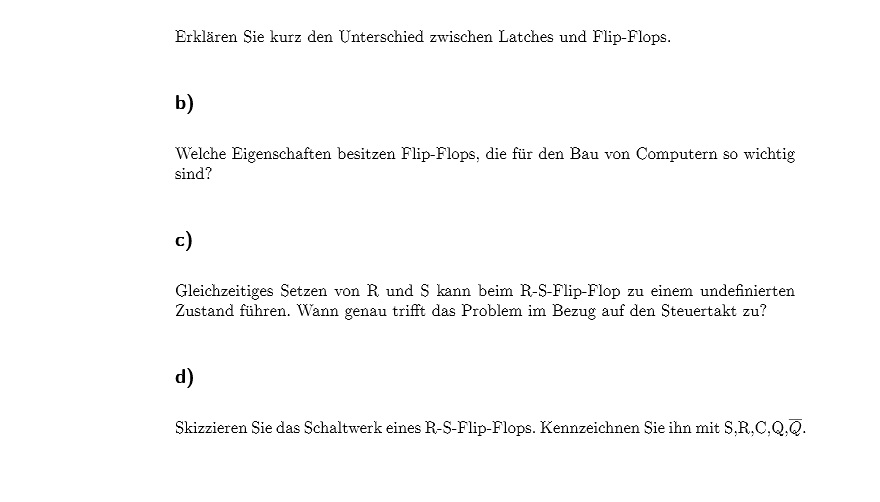

a)Entscheider unterscheid Flip-Flop sind taktgesteuert, latches nicht
b) man kann durch 0 nach 1 oder umgekehrt (also strom aus -> strom an) speichern und löschen
c) steigende flanke: wenn von 0 nach 1 geschaltet wird und S und R =1 ist

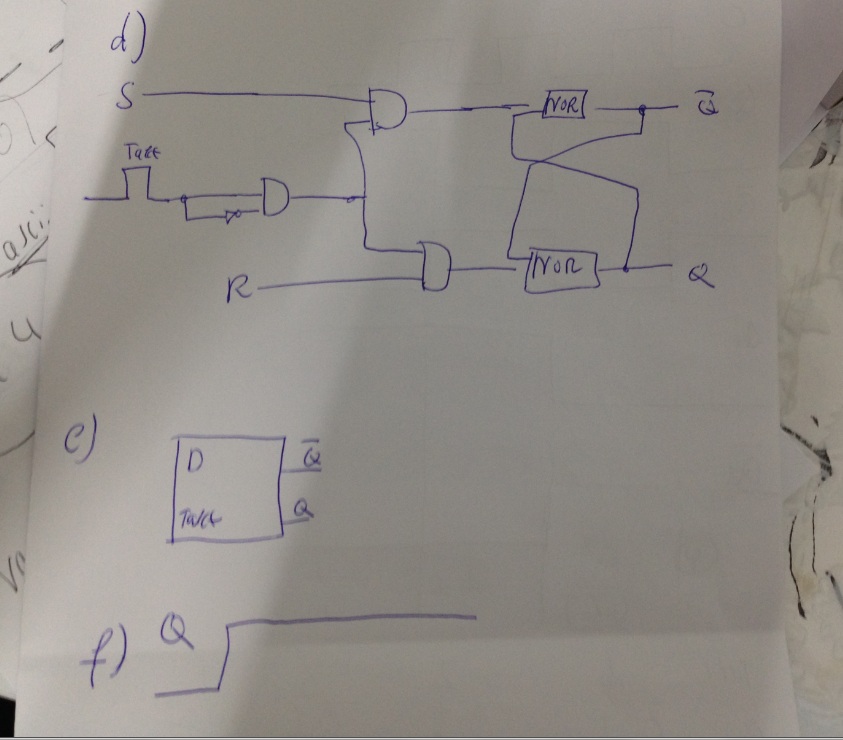

d)skizze unten

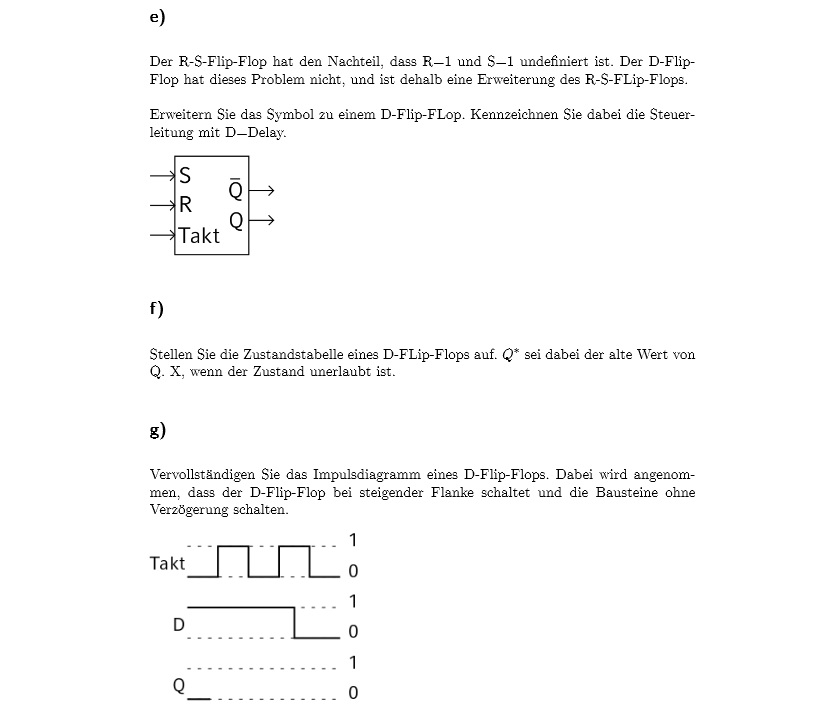

e)skizee unten
f)k.a
g) skizze unten
neuling96 hat diese Bilder (verkleinerte Versionen) angehängt:

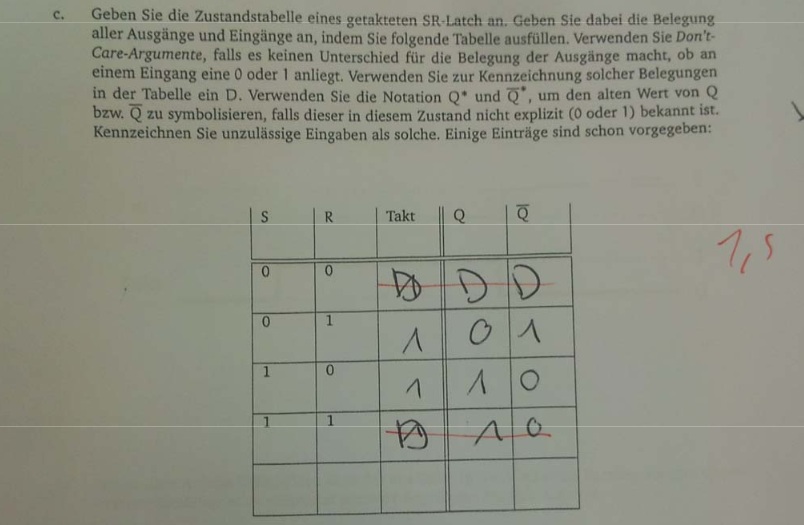

Wenn der Takt 0 ist, gilt weiterhin der alte Zustand. Folglich würde ich beim Takt immer 1 eintragen.

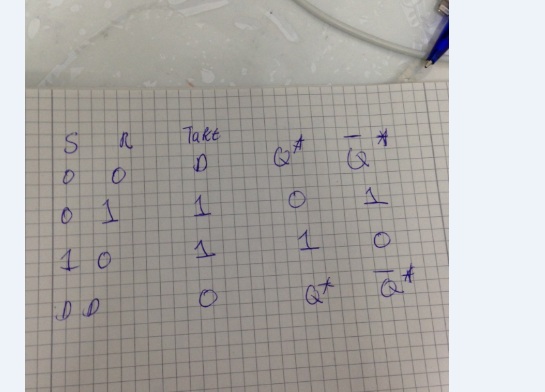

Bei R=S=0 gilt ebenfalls der vorherige Zustand.
R=S=1 ist nicht definiert. Mit etwas Pech kannst du damit sogar das Bauteil zerstören.
Das Latch verhält sich eigentlich wie das Flipflop, mit dem Unterschied, dass es nicht flankengesteuert ist, sondern pegelgesteuert.
