Beiträge: 221
|
|

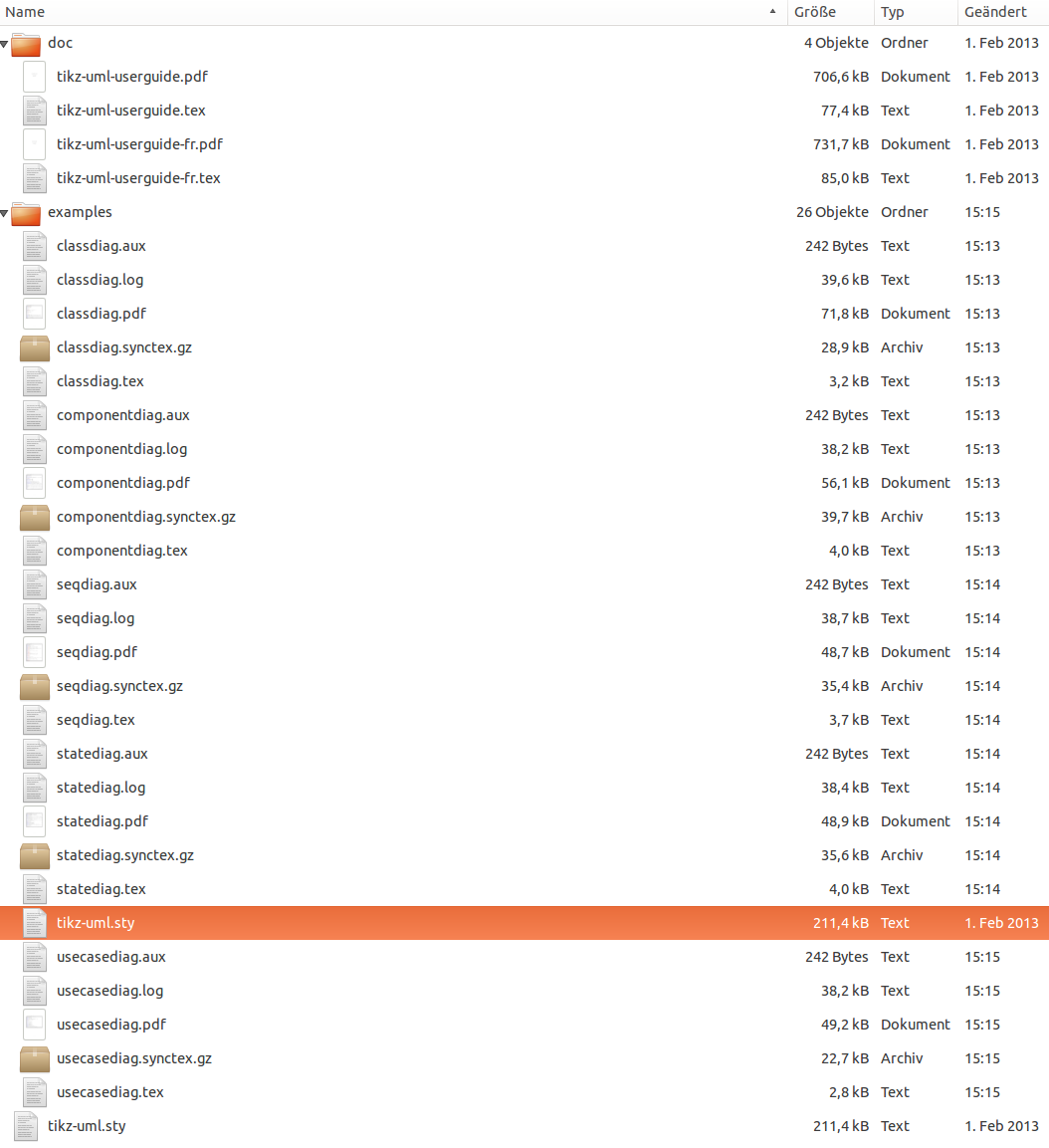

Hallo, ich habe mir tikz-uml von der Site http://perso.ensta-paristech.fr/~kielbas...=en&id=download
