Unterstützung bei Moore- Automat, Asynchronen Schaltwerken und Hazards
Hallo,
ich habe folgende Aufgaben zu bearbeiten und bitte um Unterstützung.

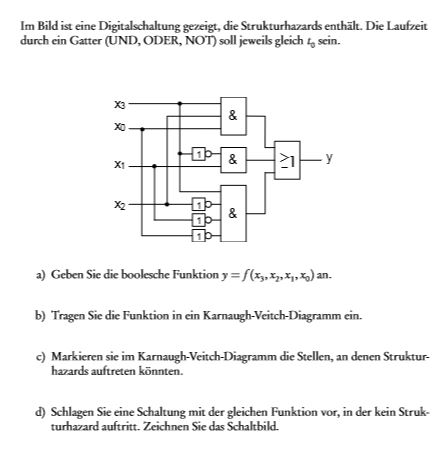

Zu 2.1 (falls falsch bitte korrigieren)
die Funktion lautet: y = X0X2X3+X3(nicht)X1+X0(nicht)X1(nicht)X2(nicht) und es treten 2 Hazards im Diagramm auf
1000 am Übergang von der 1 zu der unterliegenden 1
1111
0010 am Übergang von der 1 zu der oberliegenden 1
1010
Wie sieht denn jetzt das Schaltbild ohne Hazards aus?

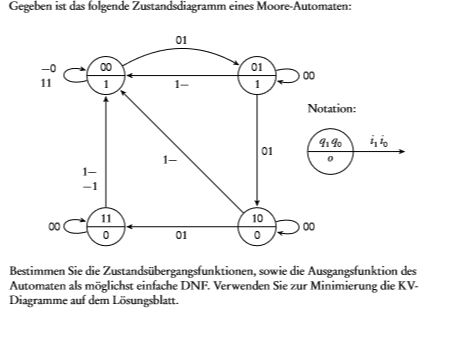

Zu 2.2 Kann mir jemand erklären wie ich hier vorgehen soll?

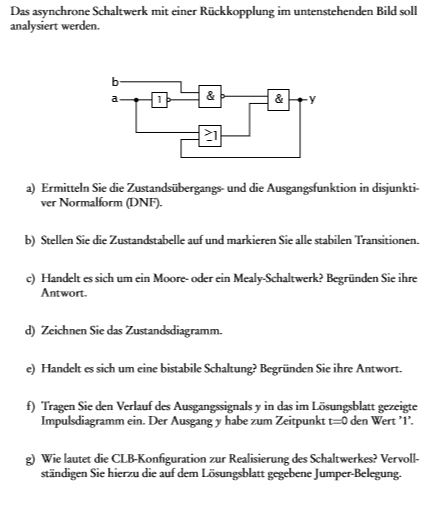

Zu 2.3 brauche ich nur eine Erklärung wie ich das Diagramm lese, also was das alles zu bedeuten hat. Im internet finde ich nichts
Ich bedanke mich schonmal für die Hilfe
Peter3001 hat diese Bilder (verkleinerte Versionen) angehängt:
