Hallo,
ich soll über die Ferien einen Modulo 3 Zähler von einem Endlichen Automaten in eine Locad-Schaltung umwandeln.
Der Endliche Automat soll von 0 bis 2 zählöen können und jederzeit via reset auf 0 gesetzt werden können. Weiterhin ändert der Automat seinen Zustand, wenn die EIngabe von 1 auf 0 wechselt oder bei fallender Taktflanke.

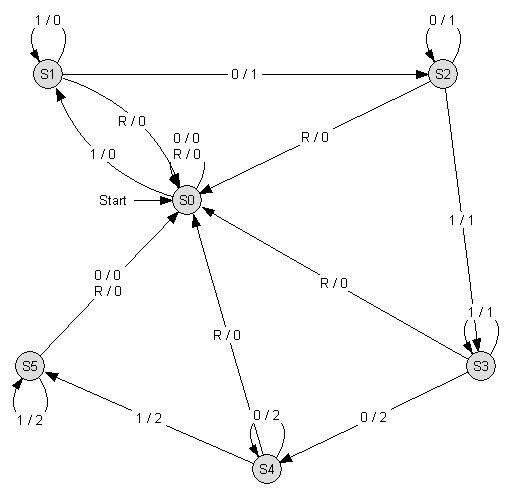

slim2crazy hat dieses Bild (verkleinerte Version) angehängt:
