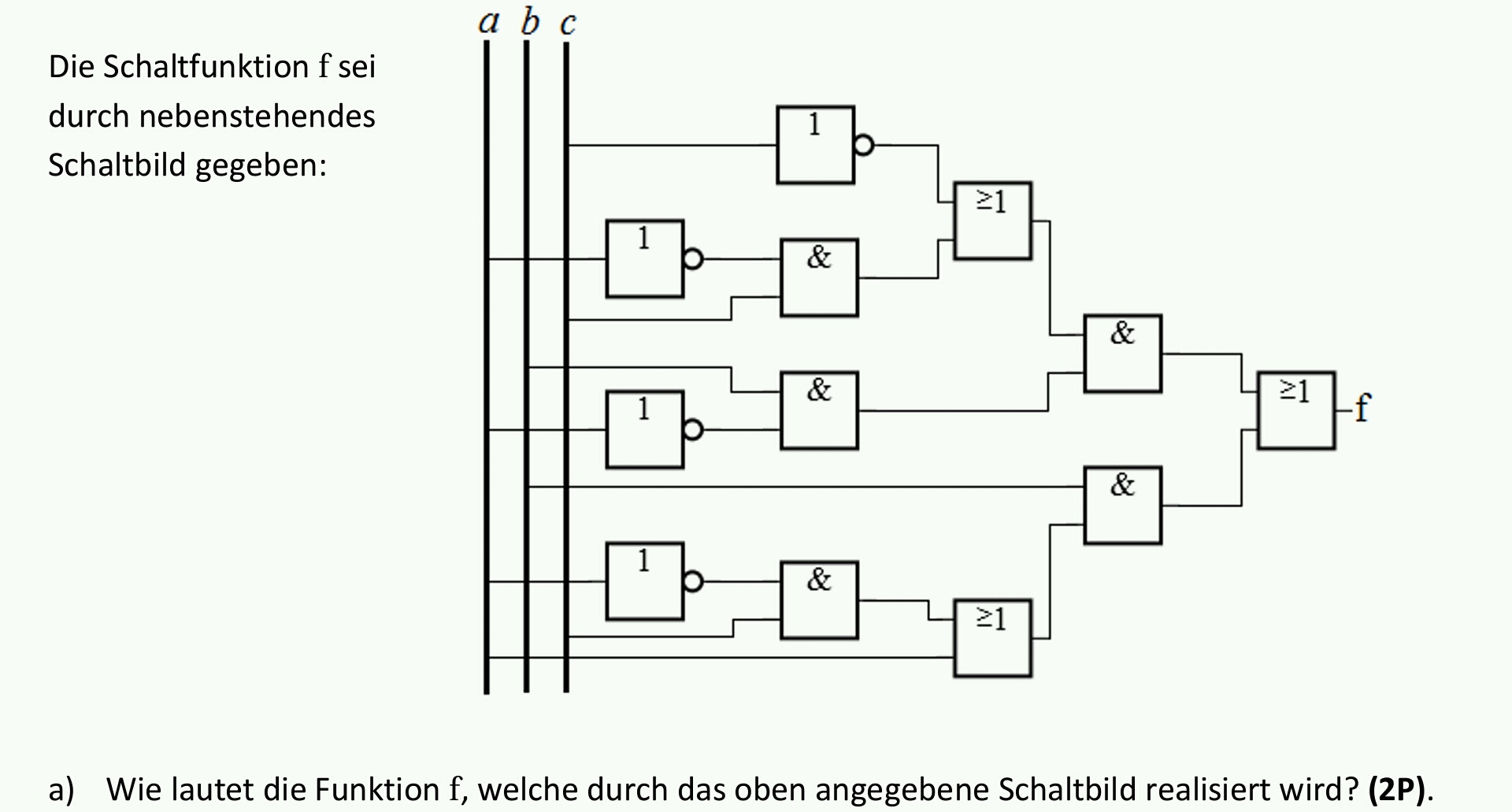

Ich komme beinder aufgabe nicht weiter. Ich weiß zwar wie die einzelnen logikgatter definiert sind, weiß aber nicht wie man die Schaltfunktion anhand der abbildung im screenshot bestimmen soll...
Bitte helft mir
Ratte hat dieses Bild (verkleinerte Version) angehängt:
09.11.2015 01:36
Ratte unregistriert
RE: Schaltfunktion bestimmen
Habe jetzt mal versucht das chronologisch aufzuschreiben. Kann jemand das bitte überprüfen? Ein Dank schonmal im voraus!
Ratte hat dieses Bild (verkleinerte Version) angehängt:

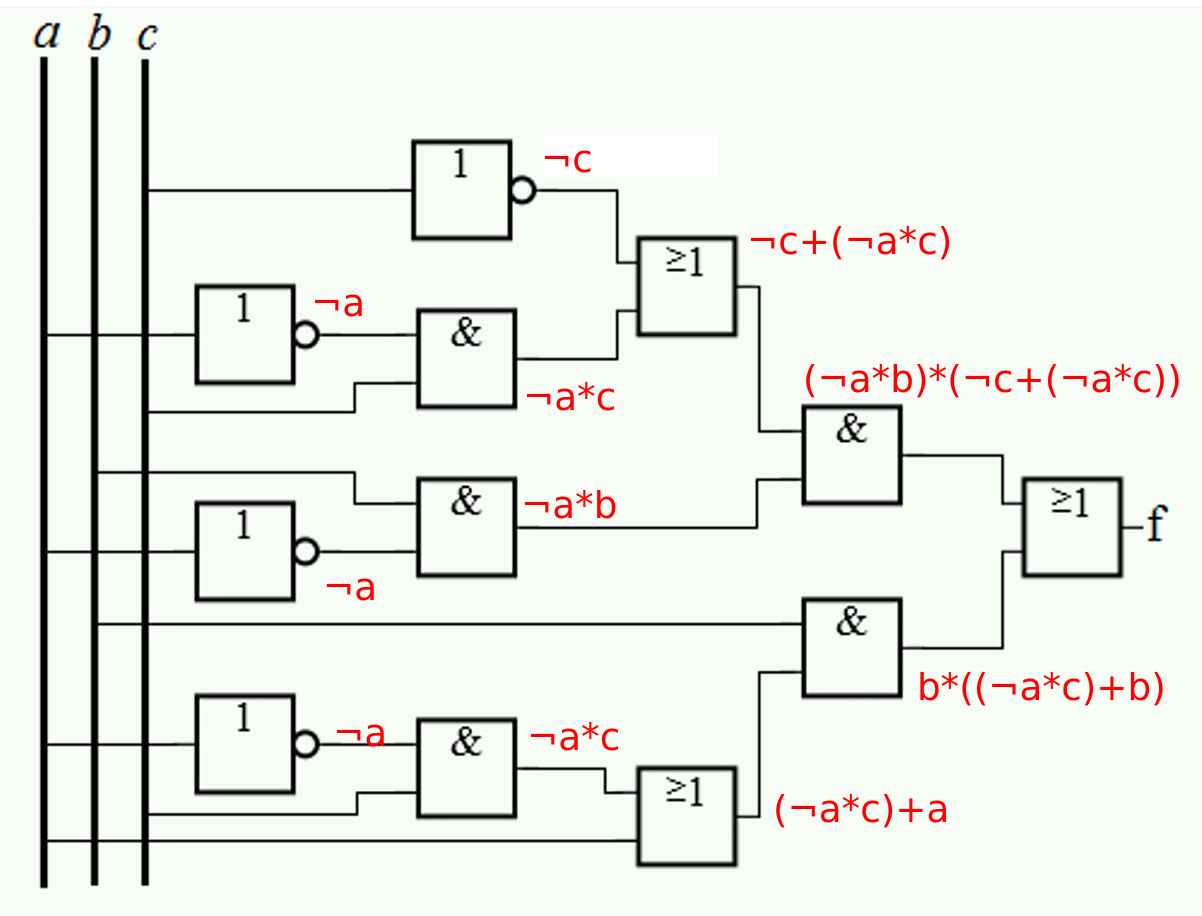

Vielen dank eulersche zahl du bist wie immer mein retter in letzer not!
Ich dachte das ein strich der alle buchstaben streift auch alle buchstaben erfasst. Aber da hab ich mich wohl geiirt!
Ich dachte das ein strich der alle buchstaben streift auch alle buchstaben erfasst. Aber da hab ich mich wohl geiirt!
