Karnaugh

Autor

Beitrag

« Vorheriges Thema | Nächstes Thema »

neuling96
unregistriert

Karnaugh

Zitatantwort auf diesen Beitrag erstellen

Wenn man y= x1*x2*x3 +x1*x2*x3*x4 gegeben hat und dies in einem Karnaughdiagramm zeichnen möchte, wie macht man das ?

für Karnaughdiagramm benötige ich doch genau 4 eingaben

Man könnte statt
x1*x2*x3= x1*x2*x3*(neg x4) + x1*x2*x3*x4 schreiben und damit arbeiten?

05.06.2015 18:36

eulerscheZahl eulerscheZahl ist männlich

Foren Gott

Dabei seit: 04.01.2013
Beiträge: 2.859

x1*x2*x3 besetzt 2 Felder.

__________________
Syntax Highlighting fürs Board (Link)

05.06.2015 18:45

Nehmen Sie eulerscheZahl in Ihre Freundesliste auf

neuling96
unregistriert

Besten Dank

05.06.2015 19:34

neuling96
unregistriert

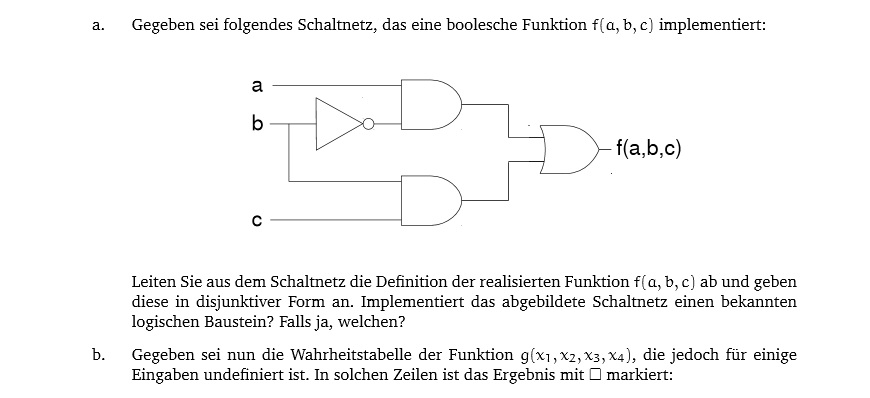

f(a,b,c)= a*-b+b*c würde ich sagen dass man es weiter vereinfachen kann zu
f(a,b,c)= a+c, allerdings weiß ich nicht wie ich es zeigen soll?

keine Ahndung um bekannte schlatung es handelt?

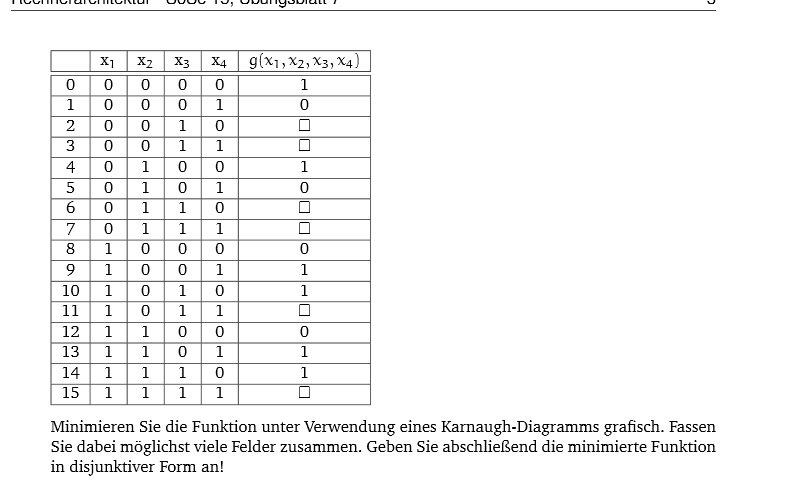

-x1*x3+x3*x4+-x1*-x2*-x4+x1*x2*x4

neuling96 hat diese Bilder (verkleinerte Versionen) angehängt:

07.06.2015 00:06

eulerscheZahl eulerscheZahl ist männlich

Foren Gott

Dabei seit: 04.01.2013
Beiträge: 2.859

Du hast den Term richtig abgelesen, die Vereinfachung ist falsch. Das lässt sich nicht weiter vereinfachen.

Und bei deiner zweiten Aufgabe ist die Lösung: $[latex]x_3+x_1x_4+\overline{x_1}\,\overline{x_4}[/latex]$

Du hast teilweise 1er nicht eingeschlossen, teilweise nur don't cares in einem Teil. Willst du das ausgefüllte KV vergleichen?

__________________
Syntax Highlighting fürs Board (Link)

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von eulerscheZahl: 07.06.2015 08:01.

07.06.2015 08:00

neuling96
unregistriert

Ich habe nicht Konsequenz die Dont care Argumente mit einbezogen!
Danke

07.06.2015 18:11
