 Pulsprogramm |
Julien87
unregistriert
 |
|
Ok gut das macht einiges klarer. Vielen dank für die große Mühe. Kannst du mir aber bitte sagen wieso es keinen neuen Zustand zwischen Zustand 3 und 4 gibt. Der sieht mir ,,einzigartig" aus. Auch wird /Ce eingeschaltet.
|
|
05.08.2013 20:43 |
|
|
Julien87
unregistriert
|
|
Ah, ich glaub es nun ganz verstanden zu haben. Ich brauch die Eingänge RED und CE gar nicht zu beachten bezüglich der Zustände stimmts?
|
|
|
05.08.2013 21:01 |
|
|
Julien87
unregistriert
|
|

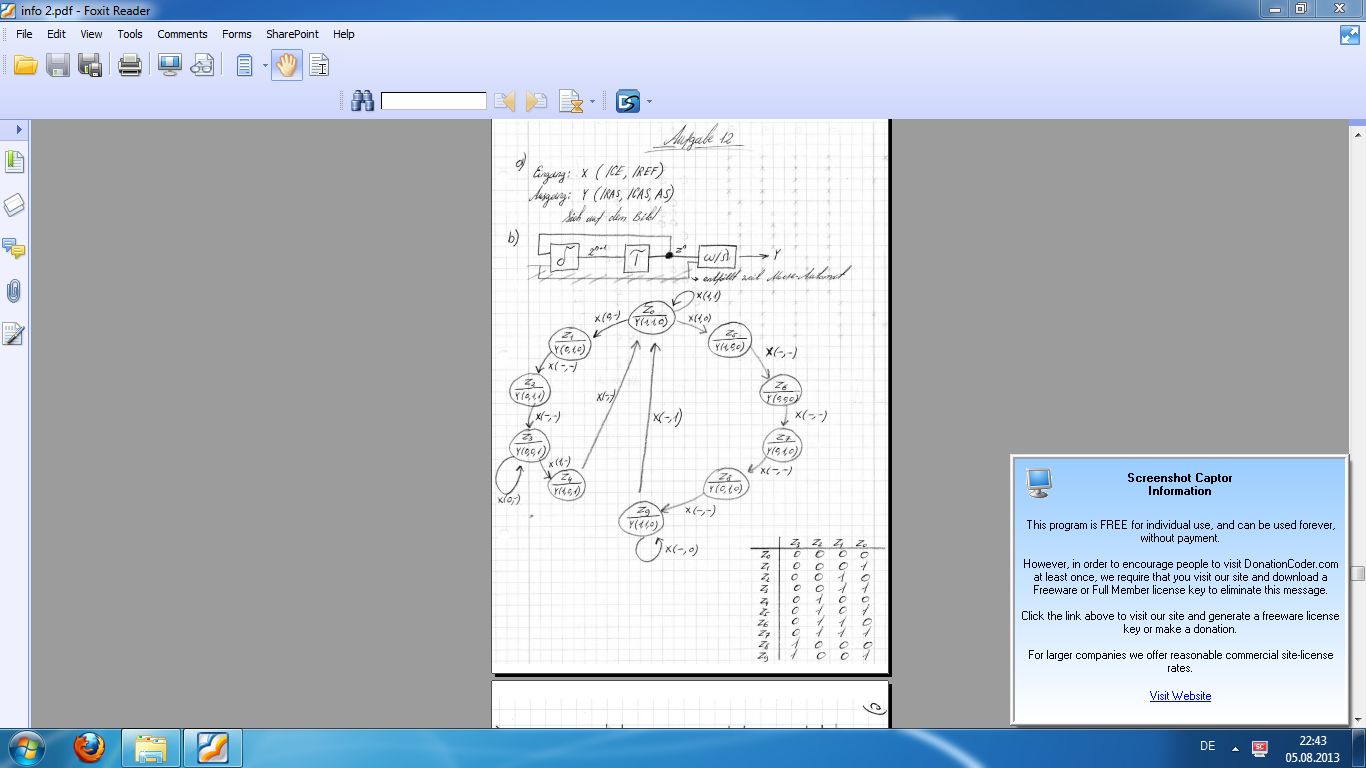

Kannst du mir eventuell ein Tipp geben, wieso der Automatengraph hiervon in zweiverschiedene Wege geht? Die Eingänge sind CE und Ref. Die Restlichen Werte sind die Ausgänge. Ich komme einfach nicht darauf.
|
|
|
05.08.2013 21:36 |
|
|
Julien87
unregistriert
|
|
Hab es jetzt verstanden! Danke nochmals!
|
|
|
05.08.2013 21:56 |
|
|
|
|
Ich habe ein Problem mit der Lösung:
Bei Z4 ist der Ausgang laut Lösung 101, diesen Ausgang gibt es aber zu keiner Zeit.
Ich der Beschreibung heißt es: "jedes der beiden Signale kann mehrere Male nacheinander aktiv werden".
Da braucht man in irgendeiner Form eine Rückführung zum Anfang, um dann je nach Eingang zu entscheiden. Innerhalb eines Ablaufs ist die Folge fest und es gibt zwei mögliche Abläufe, daher zwei Schleifen.
__________________
Syntax Highlighting fürs Board (Link)
|
|
|
06.08.2013 17:46 |
|
|
Julien87
unregistriert
|
|

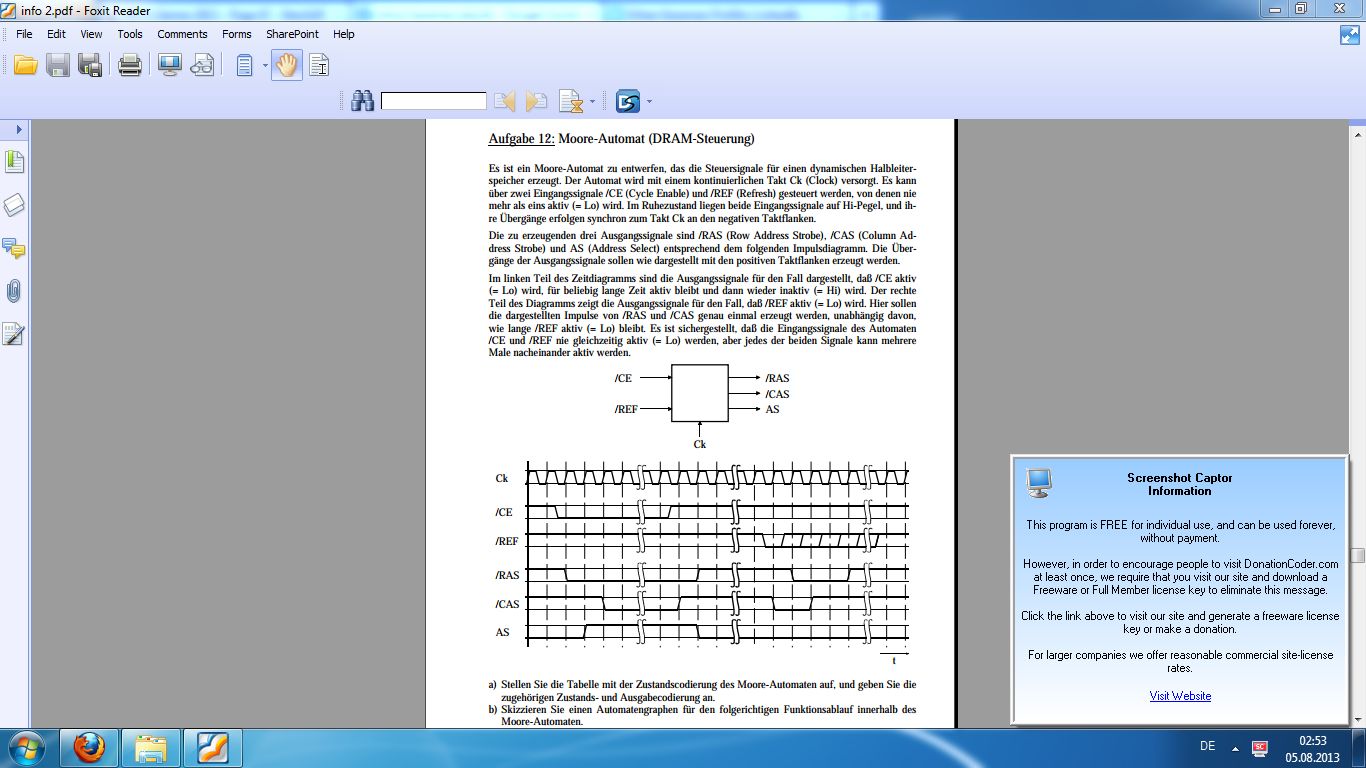

Kannst du mir bitte ein letztes Mal sagen, wie ich bei dieser Aufgabe vorgehen soll. Das wäre super hilfreich. Ich schreibe demnächst meine Klausur und habe ansonsten alle Übungsaufgaben sehr gut drauf. Diese und die andere sind die einzigen noch bestehenden Probleme.
Bedanke mich außerdem nochmals für deine insgesammte Hilfsbereitschaft!
|
|
|
07.08.2013 19:41 |
|
|
|
|

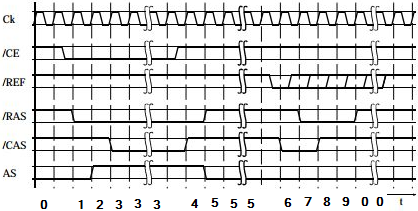

Als erstes die textuelle Beschreibung genau lesen, dann Teile der Beschreibung im Zeitdiagramm wiedererkennen.
Es gibt einen Startzustand, in dem auf eine Eingabe (CE oder REF) gewartet wird. Davon abhängig soll unterschiedlich reagiert werden, daher verzweigt sich der Graph bei Z0.
Für ![[latex]\overline{CE}=0[/latex]](http://www.matheboard.de/latex2png/latex2png.php?\overline{CE}=0) :
Das Signal kann auch mehrfach erzeugt werden (da nicht, wie beim anderen Eingang, das Gegenteil betont wird). Es werden also 4 Ausgaben abgearbeitet, dann geht es wieder zurück zu Z0 (hatte ich in meinem letzten Anhang fälschlicherweise mit 5 bezeichnet), es kan also direkt der selbe Verlauf nochmal ausgegeben werden.
Für ![[latex]\overline{REF}=0[/latex]](http://www.matheboard.de/latex2png/latex2png.php?\overline{REF}=0) :
Der Signalverlauf soll nur einmal ausgegeben werden, daher kann erst in Z0 zurückgekehrt werden, wenn /REF wieder auf 1 ist. Dafür ist Z9 da.
__________________
Syntax Highlighting fürs Board (Link)
|
|
|
09.08.2013 16:15 |
|
|
|
