Zum Ende der Seite springen Boolesche Funktion - Schaltkreiszeichnung
Autor
Beitrag « Vorheriges Thema | Nächstes Thema »
influencesleuth
Grünschnabel


Dabei seit: 06.09.2014
Beiträge: 7
Boolesche Funktion - Schaltkreiszeichnung Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hallo Zusammen,

folgende Aufgabenstellung (siehe Screenshot).
Kann mir jemand erklären wie man auf die Lösung kommt ?
Ich verstehe den Lösungsweg leider nicht.

Das Bild kann ich hier leider nicht hinzufügen, da ich ein neues Mitglied bin.

Aufgabenstellung mit Lösung:

http://abload.de/img/probeklausurmitmustero3sy4.jpg

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von influencesleuth: 06.09.2014 14:59.
06.09.2014 14:58 influencesleuth ist offline Beiträge von influencesleuth suchen Nehmen Sie influencesleuth in Ihre Freundesliste auf
Karlito Karlito ist männlich
Kaiser


Dabei seit: 11.04.2011
Beiträge: 1.461
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hallo influencesleuth,

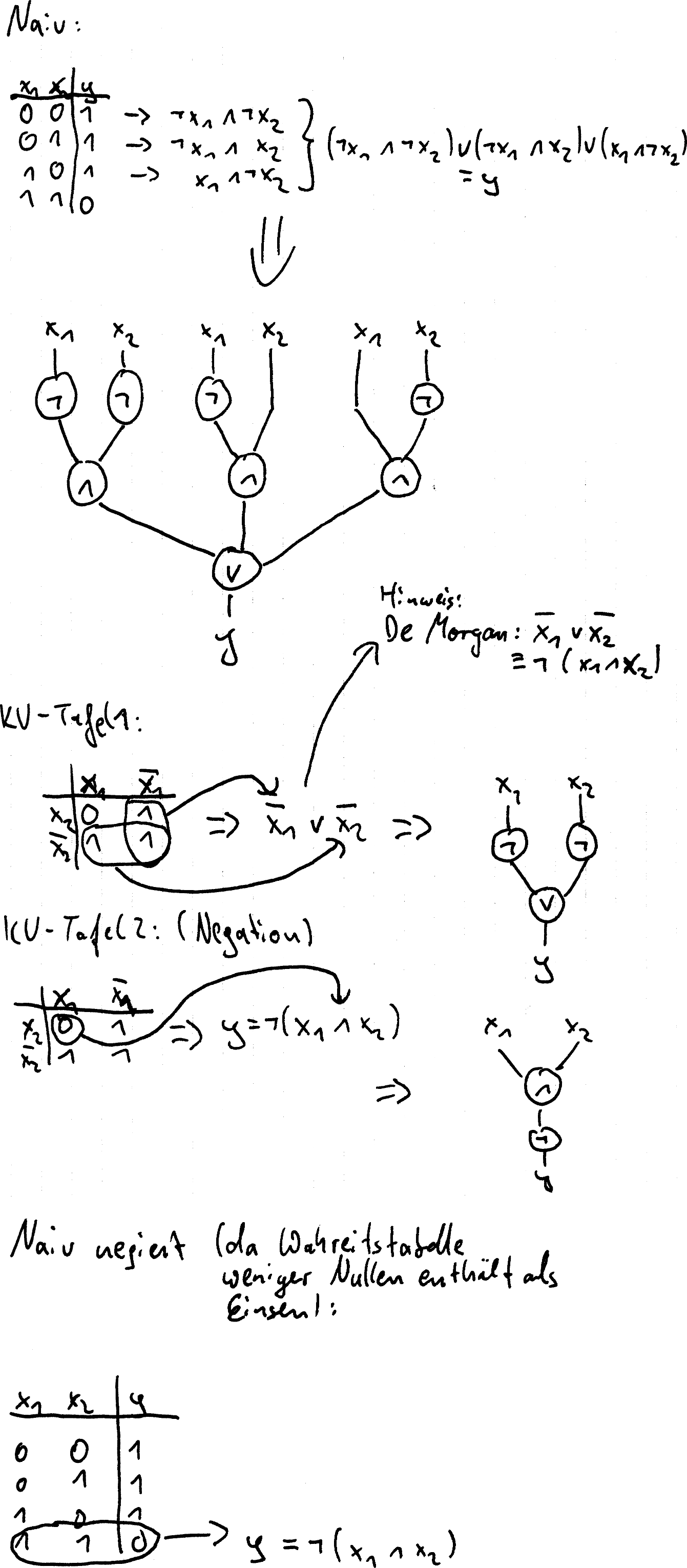

siehe Anhang. Sollte es Fragen geben, bitte weiterhin nachfrragen.

Gruß,

Karlito

Karlito hat dieses Bild (verkleinerte Version) angehängt:

06.09.2014 16:28 Karlito ist offline E-Mail an Karlito senden Beiträge von Karlito suchen Nehmen Sie Karlito in Ihre Freundesliste auf
influencesleuth
Grünschnabel


Dabei seit: 06.09.2014
Beiträge: 7
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Zitat:
Original von Karlito
Hallo influencesleuth,

siehe Anhang. Sollte es Fragen geben, bitte weiterhin nachfrragen.

Gruß,

Karlito


Vielen Dank für deine Lösung.
Kannst du mir event. ein paar Sätze dazu schreiben wie du da ran gegangen bist und wie dein Lösungsweg so aussieht.
Werde noch nicht ganz schlau daraus.
06.09.2014 17:03 influencesleuth ist offline Beiträge von influencesleuth suchen Nehmen Sie influencesleuth in Ihre Freundesliste auf
influencesleuth
Grünschnabel


Dabei seit: 06.09.2014
Beiträge: 7
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Vielen Dank, alles bestens durch deine Zeichnung verstanden !!!
Klasse Arbeit
06.09.2014 18:48 influencesleuth ist offline Beiträge von influencesleuth suchen Nehmen Sie influencesleuth in Ihre Freundesliste auf
Karlito Karlito ist männlich
Kaiser


Dabei seit: 11.04.2011
Beiträge: 1.461
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Puh, das beruhigt mich. Ich habe die letzte halbe Stunde darüber nachgedacht, was ich schreibe... Augenzwinkern

Gruß,

Karlito
06.09.2014 18:50 Karlito ist offline E-Mail an Karlito senden Beiträge von Karlito suchen Nehmen Sie Karlito in Ihre Freundesliste auf
influencesleuth
Grünschnabel


Dabei seit: 06.09.2014
Beiträge: 7
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Zitat:
Original von Karlito
Puh, das beruhigt mich. Ich habe die letzte halbe Stunde darüber nachgedacht, was ich schreibe... Augenzwinkern

Gruß,

Karlito


Alles gut, mit der Zeichnung habe ich alles ordentlich verstanden smile .

Nur eine Frage eventl. kannst du Sie mir beantworten?

Was macht als Lösungsweg mehr Sinn den Naiven oder das KV - Diagramm?
Spielt eigentlich keine Rolle, oder ?
06.09.2014 18:51 influencesleuth ist offline Beiträge von influencesleuth suchen Nehmen Sie influencesleuth in Ihre Freundesliste auf
Karlito Karlito ist männlich
Kaiser


Dabei seit: 11.04.2011
Beiträge: 1.461
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hallo,

da nicht verlangt wird, dass die Lösung minimal ist, spielt der Weg keine Rolle. KV-Tafeln liefern aber bis zu vier Variablen zu minimale Formeln.

Gruß,

Karlito
06.09.2014 18:57 Karlito ist offline E-Mail an Karlito senden Beiträge von Karlito suchen Nehmen Sie Karlito in Ihre Freundesliste auf
influencesleuth
Grünschnabel


Dabei seit: 06.09.2014
Beiträge: 7
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Karlito wie würde das ganze zu folgender Aufgabe mti 4 Variablen dann eigentlich aussehen könntest du das graphisch auch noch mal darstellen?

Aufgabe
http://abload.de/img/iad_skript_aktuellkomrfeku.jpg

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von influencesleuth: 13.09.2014 19:07.
13.09.2014 19:07 influencesleuth ist offline Beiträge von influencesleuth suchen Nehmen Sie influencesleuth in Ihre Freundesliste auf
Karlito Karlito ist männlich
Kaiser


Dabei seit: 11.04.2011
Beiträge: 1.461
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hallo,

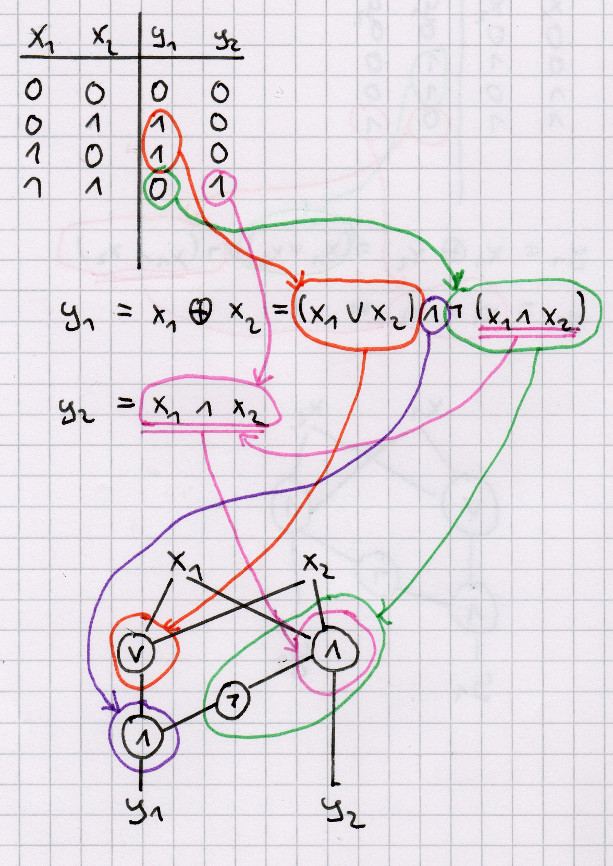

ich habe versucht Komponenten wieder zu verwenden (Kostenersparnis). Zugegeben, ich glaube da gehört ein wenig Erfahrung dazu. Das [latex]\oplus[/latex] stellt ein XOR da.

Edit: Beim nächsten Mal würde ich dich bitten erst einmal eigene Ideen anzuhängen.

Gruß,

Karlito

Karlito hat dieses Bild (verkleinerte Version) angehängt:

14.09.2014 13:59 Karlito ist offline E-Mail an Karlito senden Beiträge von Karlito suchen Nehmen Sie Karlito in Ihre Freundesliste auf
influencesleuth
Grünschnabel


Dabei seit: 06.09.2014
Beiträge: 7
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Danke dir, schaue ich mir mal an.
Scheint ja "kompliziert" auszusehen Augenzwinkern
14.09.2014 14:04 influencesleuth ist offline Beiträge von influencesleuth suchen Nehmen Sie influencesleuth in Ihre Freundesliste auf
Karlito Karlito ist männlich
Kaiser


Dabei seit: 11.04.2011
Beiträge: 1.461
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Bitte. Ja ich habe wahrscheinlich unnötig viele Pfeile eingezeichnet. Dadurch sieht es sicher komplizierter aus als es ist.

Gruß,

Karlito
14.09.2014 14:06 Karlito ist offline E-Mail an Karlito senden Beiträge von Karlito suchen Nehmen Sie Karlito in Ihre Freundesliste auf
influencesleuth
Grünschnabel


Dabei seit: 06.09.2014
Beiträge: 7
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Karlito, wärst du nochmal so nett und würdest mir die hier aufschreiben?

http://abload.de/img/iad_skript_aktuellkomeduce.jpg

Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von influencesleuth: 17.09.2014 16:49.
17.09.2014 16:49 influencesleuth ist offline Beiträge von influencesleuth suchen Nehmen Sie influencesleuth in Ihre Freundesliste auf
Karlito Karlito ist männlich
Kaiser


Dabei seit: 11.04.2011
Beiträge: 1.461
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Nope!

Zitat:
Original von Karlito
Edit: Beim nächsten Mal würde ich dich bitten erst einmal eigene Ideen anzuhängen.


Gruß,

Karlito
17.09.2014 22:55 Karlito ist offline E-Mail an Karlito senden Beiträge von Karlito suchen Nehmen Sie Karlito in Ihre Freundesliste auf
