 Flip Flop |
|
|

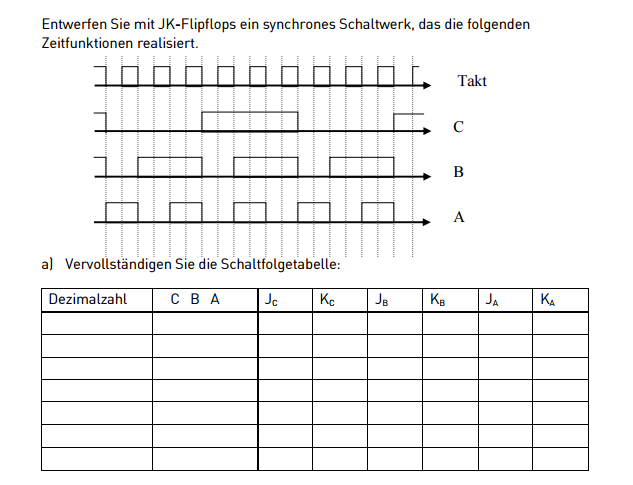

Als erstes liest du die Werte von A,B,C ab und schreibst sie in die 2. Spalte.
Die ersten beiden Zeilen sind 001 und 010.
Dann schaust du die die Änderungen an. z.B. wird B von 0 zu 1. Das heißt J_B ist 1. K_B ist egal, also X (don't care).
Nach dem Schema kannst du die Tabelle ausfüllen.
__________________
Syntax Highlighting fürs Board (Link)
|
|
19.01.2016 20:27 |
|
|
Sexy
unregistriert
 |
|
Kannst du mir ein wenig genauer erklären wie ich die 2 Spalte ausfüllen soll?
Da steht ja C B A
Soll ich da einfach alle möglichen Kombinationen rein schreiben ?
|
|
|
19.01.2016 20:34 |
|
|
Sexy
unregistriert
|
|
C B A
0 0 1
0 1 0
0 1 1
1 0 0
1 1 1
1 1 0
0 0 1
0 1 0
Wieso gibt es nur 7 Reihen in der tabelle ?
Wenn das richtig ist , wie geht es weiter ?
|
|
|
19.01.2016 20:48 |
|
|
|
|
Ist richtig.

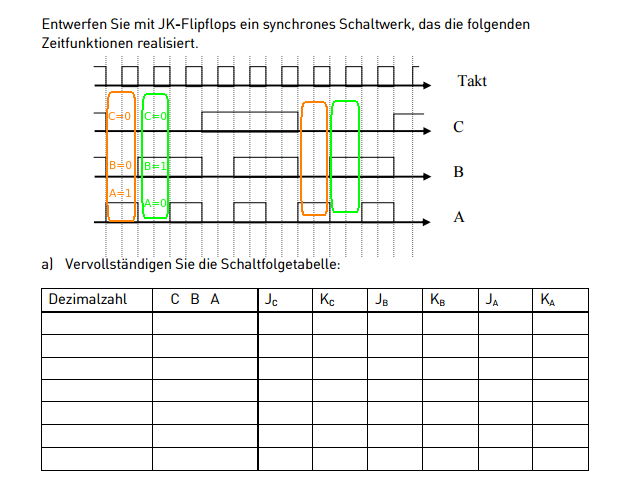

Wie du vielleicht gesehen hast, habe ich dir je 2 orange und grüne Kreise eingezeichnet. Die Werte von A,B,C sind darin jeweils gleich. Der Zähler fängt wieder von vorne an, also brauchst du nicht mehr Zeilen in der Tabelle.
Jetzt kannst du die erste Spalte füllen (einfach die 2. als Binärzahl lesen).
Und dann wie gesagt schauen, wie sich A,B und C von einer Zeile zur nächsten ändern.

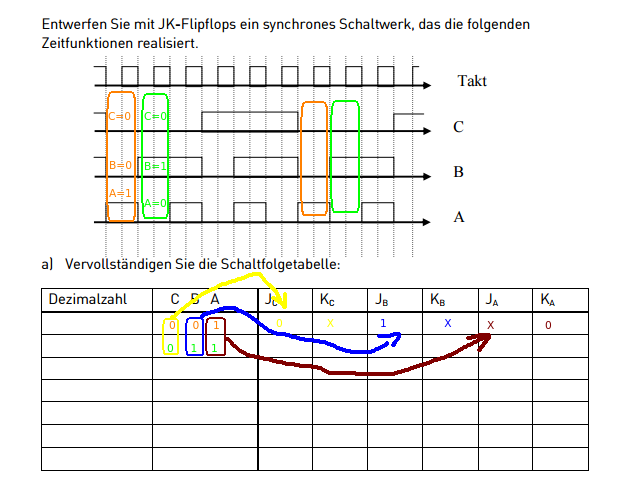

Ist B in der ersten Zeile 0 und in der 2. Zeile 1, so muss J_B=1 und K_B=X sein. Also schreibst du in der ersten Zeile bei J_B eine 1 und bei K_B ein X in die Tabelle.
__________________
Syntax Highlighting fürs Board (Link)
|
|
|
19.01.2016 20:54 |
|
|
Sexy
unregistriert
|
|
Kannst du mir nochmal genauer erklären wie ich die 1 tabelle fülle ?
So richtig verstehen tue ich es im moment nicht ?
|
|
|
19.01.2016 21:01 |
|
|
sexy
unregistriert
|
|
C B A Jc Kc JB Kb Ja Ka
0 0 1 0 x 1 x x 0
0 1 0 0 x x 0 1 x
0 1 1 1 x x 1 x 1
1 0 0 x 0 1 x 1 x
1 1 1 x 0 x 0 x 1
1 1 0 x 1 x 1 1 x
0 0 1 0 x 1 x x 1
0 1 0 0 x 1 x x 1
Stimmt die tabelle ?
Kann ich immer diese regel nutzen , für solche Aufgaben ?
|
|
|
19.01.2016 21:27 |
|
|
Sex
unregistriert
|
|
Was muss ich eigentlich in die Dezimalzahl Tabelle reinschreiben ?
|
|
|
19.01.2016 21:37 |
|
|
|
|
Du hast eine Variablenbelegung für A,B,C und den dazugehörigen Wert von J_A, K_A, ... gegeben.
Das musst du jetzt für jeden Ausgang (also J bzw. K) in das Diagramm übertragen.

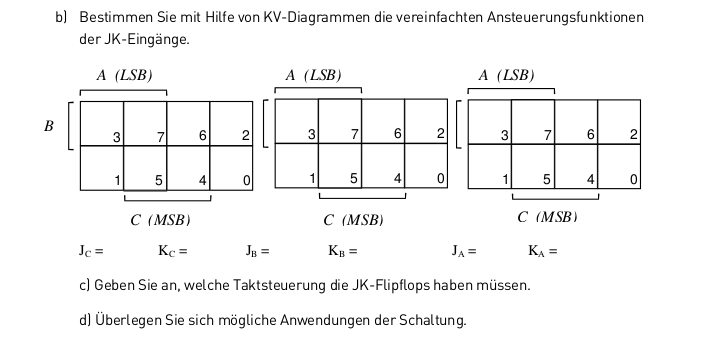

Die Diagramme sind schon mit Zahlen von 0 bis 7 vorgefüllt. Das entspricht den Dezimalzahl in der ersten Spalte deiner Tabelle von gestern.
Für die Zeile 0 0 1 | 0 x | 1 x | x 1 ist die Dezimalzahl 1. Beim Diagramm für J_C kommt an Stelle 1 eine 0 (rot markiert). Jehe die restlichen Zeilen durch und vervollständige das Diagramm. Sind dann noch Felder frei, schreibst du ein X rein.
Eigentlich bräuchtest du für 6 Variablen auch 6 Diagramme. Aber weil 3 Variablen nur aus 1 und X bestehen (nämlich J_B, J_A und K_A) kannst du die auch ohne vereinfachen (Eins-Funktion).
Zeige mir das die ausgefüllten Diagramme, dann erkläre ich den nächsten Schritt.
__________________
Syntax Highlighting fürs Board (Link)
|
|
|
20.01.2016 20:03 |
|
|
sex
unregistriert
|
|
Ich habe gerade probleme das zu verstehen .
Woher weiss ich was in der 1 Tabelle in der Spalte mit 3 reinschreiben soll?
Wo steht das genau in meiner Tabelle ?
|
|
|
