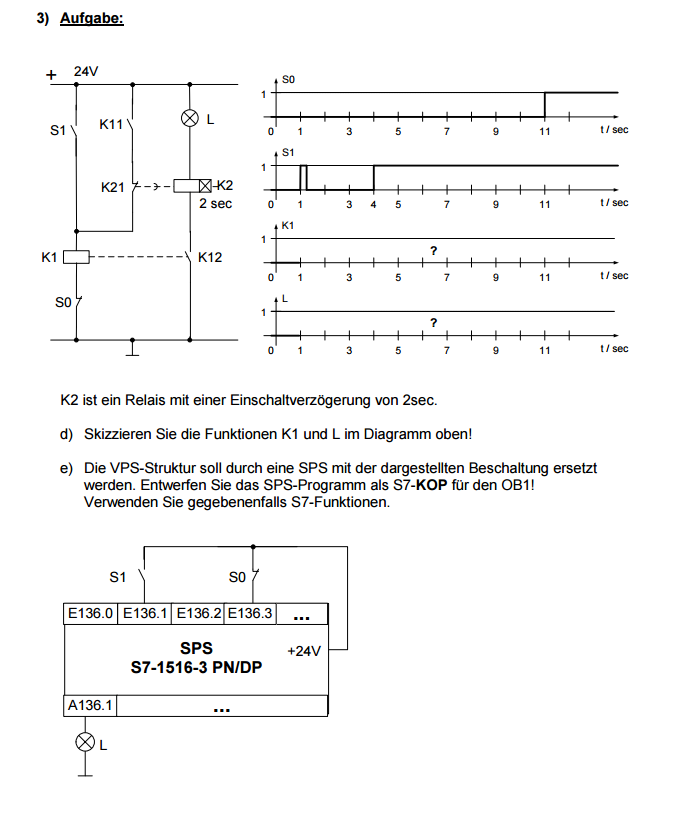

Hallo alle zusammen kann mir jemand tipps geben wie ich bei der a) vorgehen soll?

Habe gerade sau probleme dabei?
Für tipps wäre ich sehr dankbar.

Bluray hat dieses Bild (verkleinerte Version) angehängt:

20.08.2016 11:40
Bluray
unregistriert
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Kennt sich jemand mit der Aufgabe aus?
23.08.2016 20:46
eulerscheZahl eulerscheZahl ist männlich
Foren Gott


Dabei seit: 04.01.2013
Beiträge: 2.859
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Du schreibst hier etwas von Aufgabe a).
Es gibt aber nur d) und e).

Grundsätzliche Funktionsweise:
bei einem kurzen Drücken von S1 zieht K1 an. Dadurch wird zum einen der Pfad über L geschlossen, zum anderen greift die Selbsthaltung von K1. Die Lampe brennt also auch nach dem Loslassen von S1. Nach 2 Sekunden öffnet K2, K1 macht wieder auf.
Wird S1länger gedrückt (ab 4 Sekunden), bleibt K12 geschlossen, die Lampe daher an.
Durch Öffner S0 öffnet auch K12 wieder, die Lampe geht aus.

Ich habe mal FUP gelernt. Ist aber zu lange her, als dass ich es ohne Simatic Manager noch hinkriegen würde. KOP habe ich mir nie angeschaut.

__________________
Syntax Highlighting fürs Board (Link)
24.08.2016 15:24 eulerscheZahl ist offline Beiträge von eulerscheZahl suchen Nehmen Sie eulerscheZahl in Ihre Freundesliste auf
Bluray
unregistriert
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Wie zeichne ich jetzt K1 und L ein im Diagramm ?

Woher weiss ich wie das verläuft?
25.08.2016 09:20
eulerscheZahl eulerscheZahl ist männlich
Foren Gott


Dabei seit: 04.01.2013
Beiträge: 2.859
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Wenn du meinen Text aufmerksam liest, findest du darin die Antwort.
Zitat:
bei einem kurzen Drücken von S1 zieht K1 an. Dadurch wird zum einen der Pfad über L geschlossen

Aus dem Satz kannst du entnehmen, dass bei t=1s K1 und L1 auf 1 gehen.

__________________
Syntax Highlighting fürs Board (Link)
25.08.2016 15:10 eulerscheZahl ist offline Beiträge von eulerscheZahl suchen Nehmen Sie eulerscheZahl in Ihre Freundesliste auf
Bluray
unregistriert
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

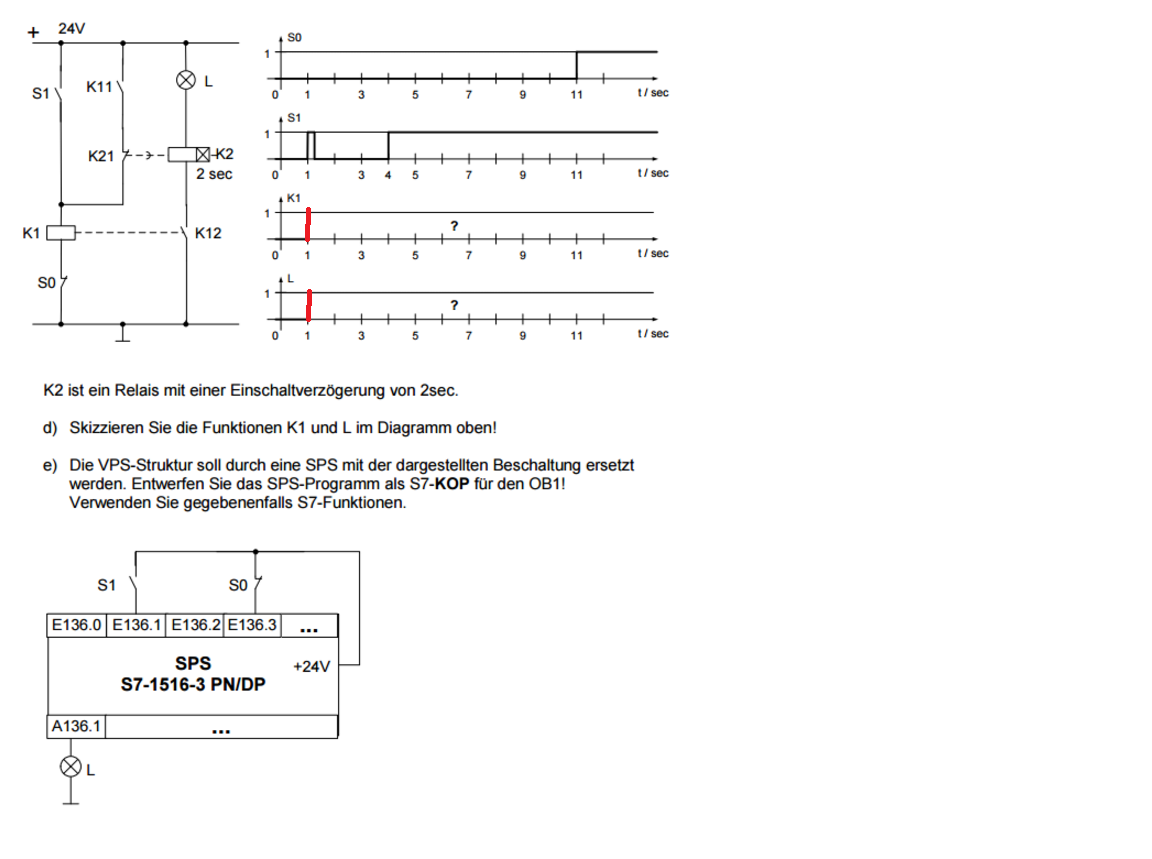

Aber wie lange bleiben k1 und L auf 1 ?

4 sekunden ?

Bluray hat dieses Bild (verkleinerte Version) angehängt:

28.08.2016 12:46
eulerscheZahl eulerscheZahl ist männlich
Foren Gott


Dabei seit: 04.01.2013
Beiträge: 2.859
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Nein, 2 Sekunden. Dann öffnet K2. K1 hält sich nicht mehr selbst und L geht aus.

__________________
Syntax Highlighting fürs Board (Link)
28.08.2016 14:29 eulerscheZahl ist offline Beiträge von eulerscheZahl suchen Nehmen Sie eulerscheZahl in Ihre Freundesliste auf
cv
unregistriert
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

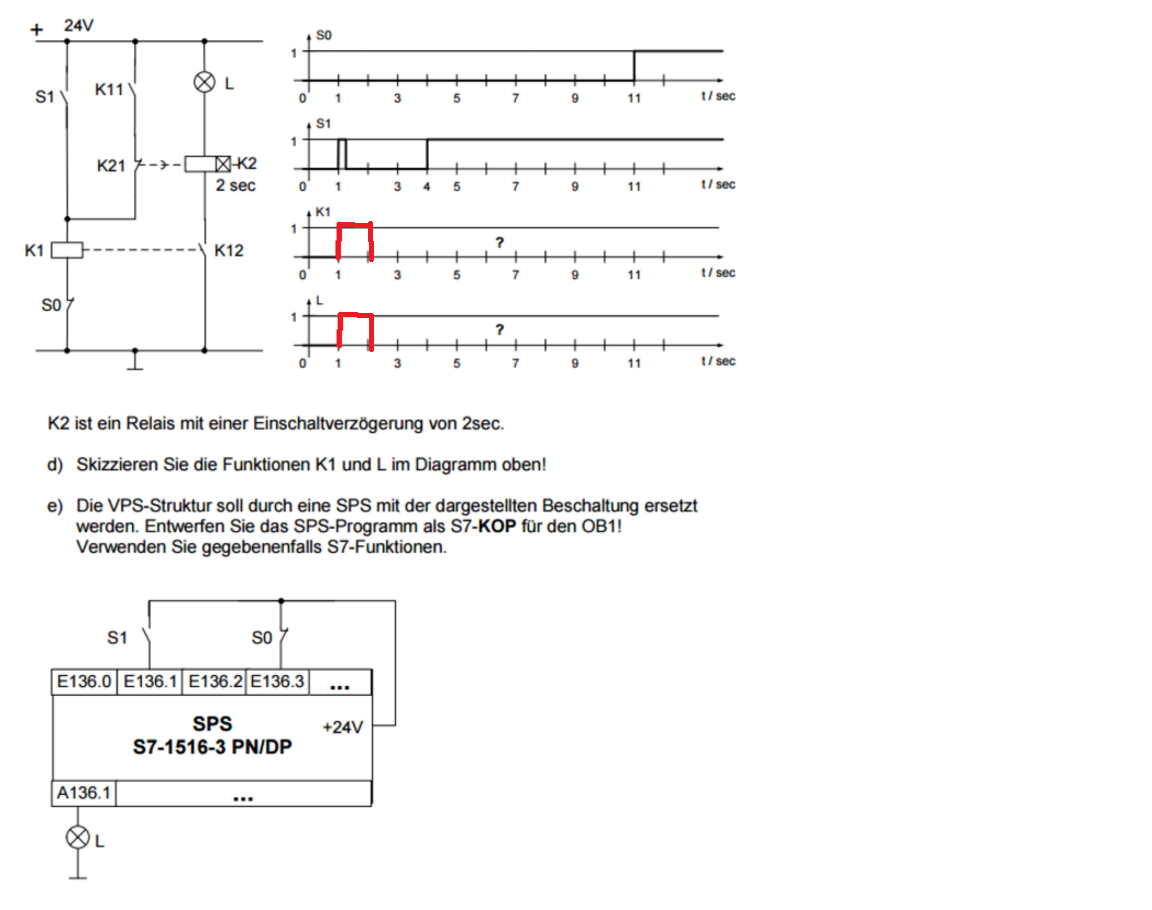

Nach 4 sekunden das gleiche wieder ?

cv hat dieses Bild (verkleinerte Version) angehängt:

30.08.2016 12:08
eulerscheZahl eulerscheZahl ist männlich
Foren Gott


Dabei seit: 04.01.2013
Beiträge: 2.859
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Jetzt fällt das Schütz schon nach einer Sekunde wieder ab.
Aber in der Angabe steht 2 Sekunden.

__________________
Syntax Highlighting fürs Board (Link)
01.09.2016 16:37 eulerscheZahl ist offline Beiträge von eulerscheZahl suchen Nehmen Sie eulerscheZahl in Ihre Freundesliste auf
Bluray
unregistriert
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

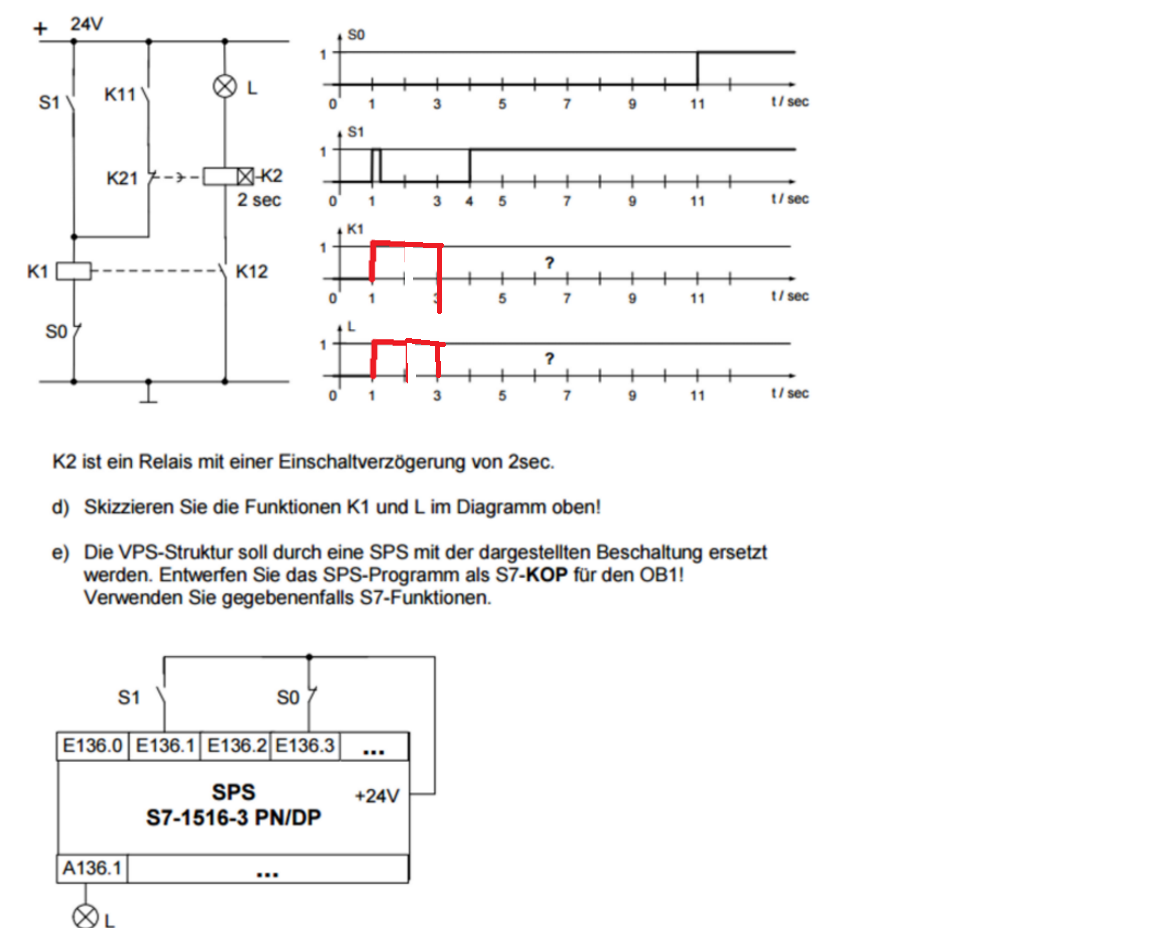

Wie geht es weiter ?

Bluray hat dieses Bild (verkleinerte Version) angehängt:

07.09.2016 01:05
Bluray
unregistriert
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Eine Idee eulersche zahl ?

Ich finde dieses Fach ziemlich schwer
11.09.2016 13:39
eulerscheZahl eulerscheZahl ist männlich
Foren Gott


Dabei seit: 04.01.2013
Beiträge: 2.859
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Wie in meiner ersten Antwort schon geschrieben, geht es bei 4 Sekunden wieder hoch auf 1. Etwas mehr Beteiligung von dir erwarte ich schon.

__________________
Syntax Highlighting fürs Board (Link)
12.09.2016 07:21 eulerscheZahl ist offline Beiträge von eulerscheZahl suchen Nehmen Sie eulerscheZahl in Ihre Freundesliste auf
Bluray
unregistriert
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

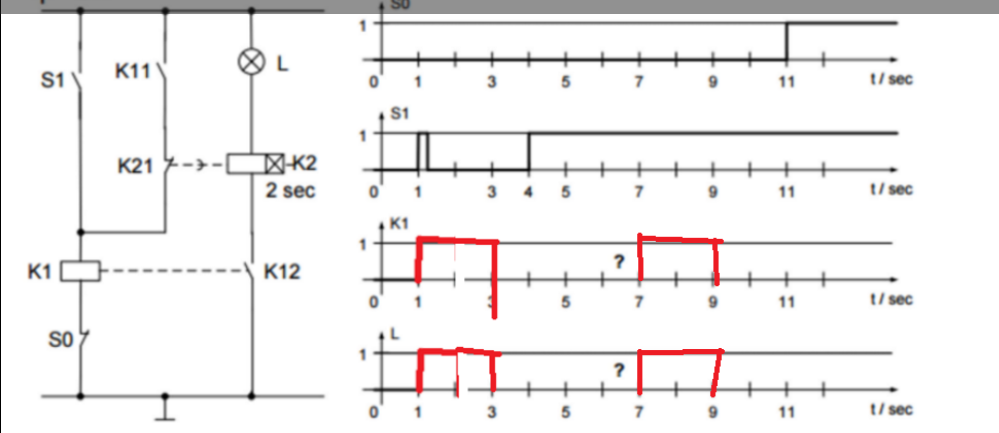

Hast du auch tipps zu der e)? großes Grinsen

Bluray hat dieses Bild (verkleinerte Version) angehängt:

13.09.2016 19:34
Bluray
unregistriert
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Hast du tipps eulersche Zahl?

Ohne Hilfe schaffe ich das leider nicht smile
14.09.2016 12:08
eulerscheZahl eulerscheZahl ist männlich
Foren Gott


Dabei seit: 04.01.2013
Beiträge: 2.859
Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Wenn der Taster S1 schon bei 4 Sekunden wieder betätigt wird, wieso geht L dann erst nach 7 Sekunden wieder an? Der Ablauf zumindest für das Einschalten der selbe wie schon beim ersten Betätigen.

__________________
Syntax Highlighting fürs Board (Link)
14.09.2016 12:25 eulerscheZahl ist offline Beiträge von eulerscheZahl suchen Nehmen Sie eulerscheZahl in Ihre Freundesliste auf
